Transformador de aislamiento: Contraseña de operación para protección electromagnética
En la mesa de operaciones de instrumentos de precisión del quirófano, en el sistema de alimentación de servidores del centro de datos y en los dispositivos de medición de precisión del laboratorio, los transformadores de aislamiento actúan como barreras de seguridad invisibles, construyendo barreras protectoras para la transmisión de energía. Este equipo de potencia especial logra el aislamiento eléctrico y la protección de seguridad mediante un mecanismo de acoplamiento electromagnético único, a la vez que garantiza la eficiencia de la transferencia de energía. Su mecanismo de funcionamiento no solo sigue las leyes básicas de la inducción electromagnética, sino que también demuestra una singular pericia ingenieril en el diseño estructural.
1、 La barrera física del acoplamiento electromagnético
La estructura del núcleo del transformador de aislamiento está compuesta por láminas de acero al silicio de alta permeabilidad, apiladas para formar un circuito magnético de bucle cerrado. El devanado primario y el devanado secundario se ubican en columnas con núcleo de hierro separadas, y esta disposición de devanado físicamente aislado proporciona las condiciones espaciales necesarias para la transferencia de energía electromagnética. El espesor de la barrera dieléctrica, construida por el material aislante entre los devanados, se calcula con precisión para controlar eficazmente la capacitancia distribuida entre ellos, cumpliendo al mismo tiempo con los requisitos de tensión no disruptiva, con un valor típico controlado dentro del rango de 5-20 pF.
El diseño del sistema de aislamiento entre devanados adopta una estructura compuesta multicapa, compuesta por un sistema de aislamiento tipo sándwich de papel de poliamida aromática Nomex, película de poliéster y resina epoxi, capaz de soportar una prueba de tensión no disruptiva a frecuencia industrial de 3 kV/min. Esta estructura reduce la capacitancia de acoplamiento entre devanados a menos de un tercio de la de los transformadores convencionales, suprimiendo eficazmente la conducción de señales de interferencia de alta frecuencia.
La capa de blindaje magnético está hecha de material Permalloy y envuelve el devanado con una estructura de tira de 0,1 mm de espesor, lo que limita el flujo de fuga al 0,5 % del circuito magnético del núcleo. Este diseño mantiene la intensidad de inducción magnética del transformador en torno a 1,6 T a una frecuencia de alimentación de 50 Hz, lo que garantiza la eficiencia de la transmisión de energía y reduce la interferencia de la radiación electromagnética en equipos sensibles.
2、 Canal seguro para la transferencia de energía
Cuando una corriente alterna pasa por un devanado, un campo magnético alterno genera un cambio en el flujo magnético de Φ=BS cos ω t en el núcleo de hierro. El devanado secundario genera fuerza electromotriz inducida según la ley de inducción electromagnética de Faraday, y su valor instantáneo sigue la relación diferencial de e=- Nd Φ/dt. Este método de transferencia de energía sin contacto interrumpe físicamente la conexión eléctrica directa entre los circuitos primario y secundario.
La conversión de tensión entre devanados se ajusta estrictamente a la ley de relación de espiras U1/U2 = N1/N2, y la diferencia de fase se controla con una precisión de ±2°. En condiciones de carga nominal, la tasa de regulación de tensión se mantiene por debajo del 3% para garantizar la estabilidad de la tensión de salida. Esta precisa característica de transformación de tensión hace que los transformadores de aislamiento desempeñen un papel indispensable en los sistemas de alimentación de instrumentos de precisión.
La impedancia de carga se convierte de forma equivalente mediante acoplamiento de campo magnético, y la impedancia de carga del lado secundario Z2 se refleja en la impedancia equivalente del lado primario Z1 '=(N1/N2) ^ 2Z2. Esta característica de transformación de impedancia permite que los transformadores de aislamiento logren la adaptación de impedancia entre circuitos, lo que desempeña un papel importante en equipos de audio e instrumentos de medición.
3、 Implementación de ingeniería de protección de seguridad
El sistema de aislamiento entre devanados soporta una prueba de tensión no disruptiva a frecuencia industrial de 4 kV, con una corriente de fuga controlada por debajo de 0,5 mA. El diseño de doble aislamiento permite que el equipo tenga un nivel de protección IP67 y mantenga una resistencia de aislamiento superior a 500 MΩ incluso en ambientes húmedos. Este aislamiento proporciona una protección fiable contra el contacto directo a los operadores.
La supresión de interferencias en modo común se logra mediante un devanado simétrico y una capa de blindaje electrostático, lo que resulta en una atenuación del ruido en modo común superior a 60 dB. En sistemas informáticos médicos, los transformadores de aislamiento, combinados con dispositivos de monitorización de aislamiento, pueden limitar la corriente de fuga del equipo por debajo de 10 μA, cumpliendo así con la norma de seguridad para equipos electromédicos IEC60601-1.
El diseño de aislamiento del sistema de puesta a tierra interrumpe el circuito de puesta a tierra del sistema TN tradicional y forma un sistema de alimentación de TI independiente. Esta configuración aumenta la impedancia del sistema a tierra a más de 50 kΩ. En caso de una falla monofásica a tierra, la corriente de falla se limita a menos de 5 mA, lo que previene eficazmente descargas de arco y accidentes por descarga eléctrica.

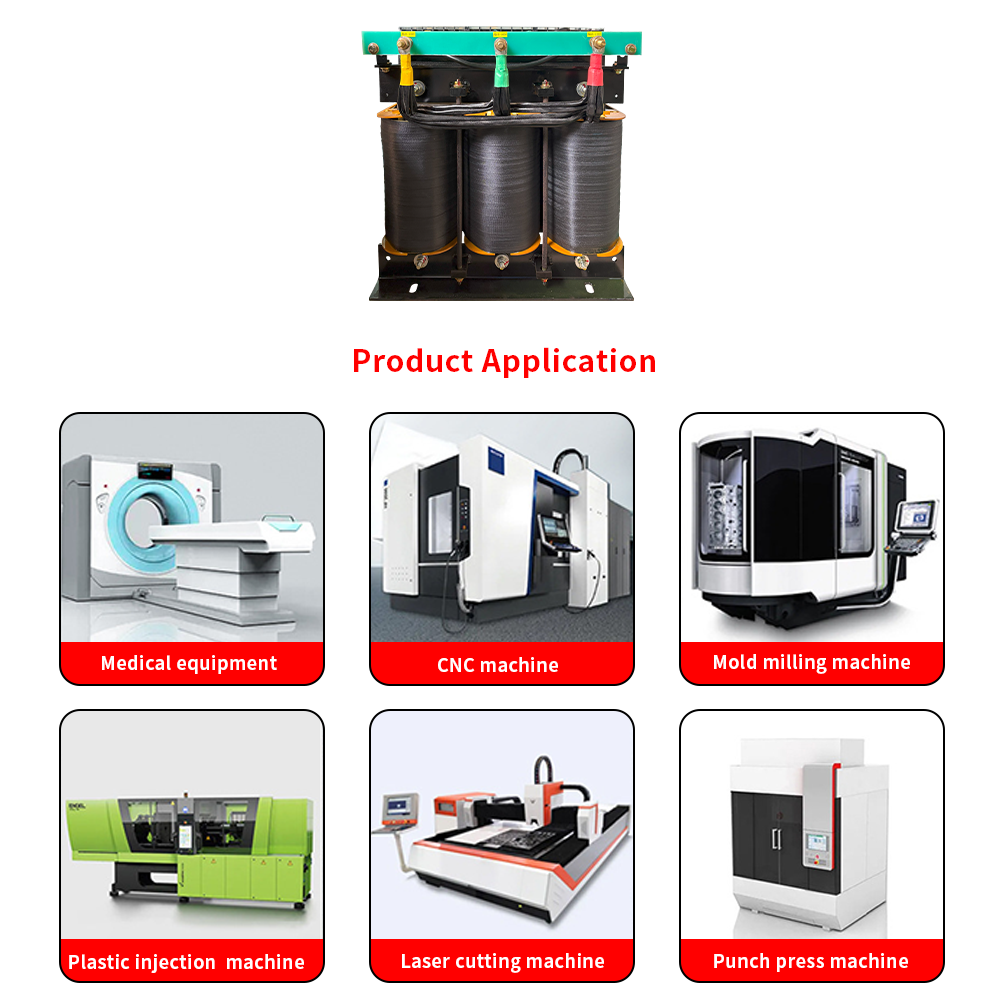

En los sistemas eléctricos modernos, los transformadores de aislamiento han superado la simple función de conversión de voltaje de los transformadores tradicionales y se han convertido en dispositivos de protección integrales que integran protección de seguridad, compatibilidad electromagnética y mejora de la calidad de la energía. Desde sistemas de soporte vital en quirófanos hasta líneas de producción de automatización industrial, desde sistemas de alimentación ininterrumpida en centros de datos hasta sistemas de alimentación en naves espaciales, estos dispositivos de seguridad basados en principios de acoplamiento electromagnético continúan protegiendo la línea de suministro eléctrico vital de la civilización moderna. Con el desarrollo de nuevas tecnologías de materiales y la tecnología de monitorización inteligente, los transformadores de aislamiento están evolucionando hacia mayores niveles de seguridad y menores pérdidas de consumo energético, lo que proporciona soporte técnico para construir un entorno eléctrico más seguro para las personas.
